真空断路器生产线的组装及测试工艺流程是确保产品质量和性能的关键环节。

真空断路器生产线的组装和测试工艺流程：

组装工艺流程：
1.物料准备与核对：根据装配流转卡核对相应的物料，确保所有零部件齐全且符合要求。

2.外壳单元组装：外框架作为基础部件，支撑断路器的所有零部件。围板则起到保护作用，并方便安装。

3.辅助单元安装：包括航空插头的安装，用于导出真空断路器内部的二次配线，以及后盖的安装，用于防尘和控制操作。

4.合闸与分闸单元组装：合闸单元实现合闸动作，分闸单元实现分闸动作，两者配合完成断路器的周期性动作。

5.主轴单元装配：操动机构为弹簧储能操动机构，操作三相真空灭弧室，包括储能弹簧、合闸储能装置等。

6.真空灭弧室安装：将真空灭弧室安装在绝缘筒内，确保其密封性和固定性。

7.二次回路装配：完成断路器辅助控制回路的接线和布线工作，确保电路的正确连接。

8.底盘车装配（如为手车式断路器）：底盘车结构便于断路器在柜内的移动和检修。

测试工艺流程：
1.外观检查：对组装完成的真空断路器进行外观检查，确保无明显缺陷。

2.机械特性测试：测试断路器的开距、接触行程、同期性、弹跳等机械特性。

3.耐压测试：对真空断路器进行工频耐压试验和冲击耐压试验，确保绝缘水平符合标准。

4.回路电阻测试：测量导电回路的联接是否良好，确保回路电阻值在规定范围内。

5.真空度测试：使用真空测试仪对真空泡进行真空度的定性测试，确保真空度满足要求。

6.操作特性测试：包括合闸与分闸速度的测试，确保动作速度符合设计要求。

7.低电压分合闸试验：以保证断路器性能可靠。

8.连续空载操作测试：在年检后和投运前进行连续空载操作，确保一切正常。

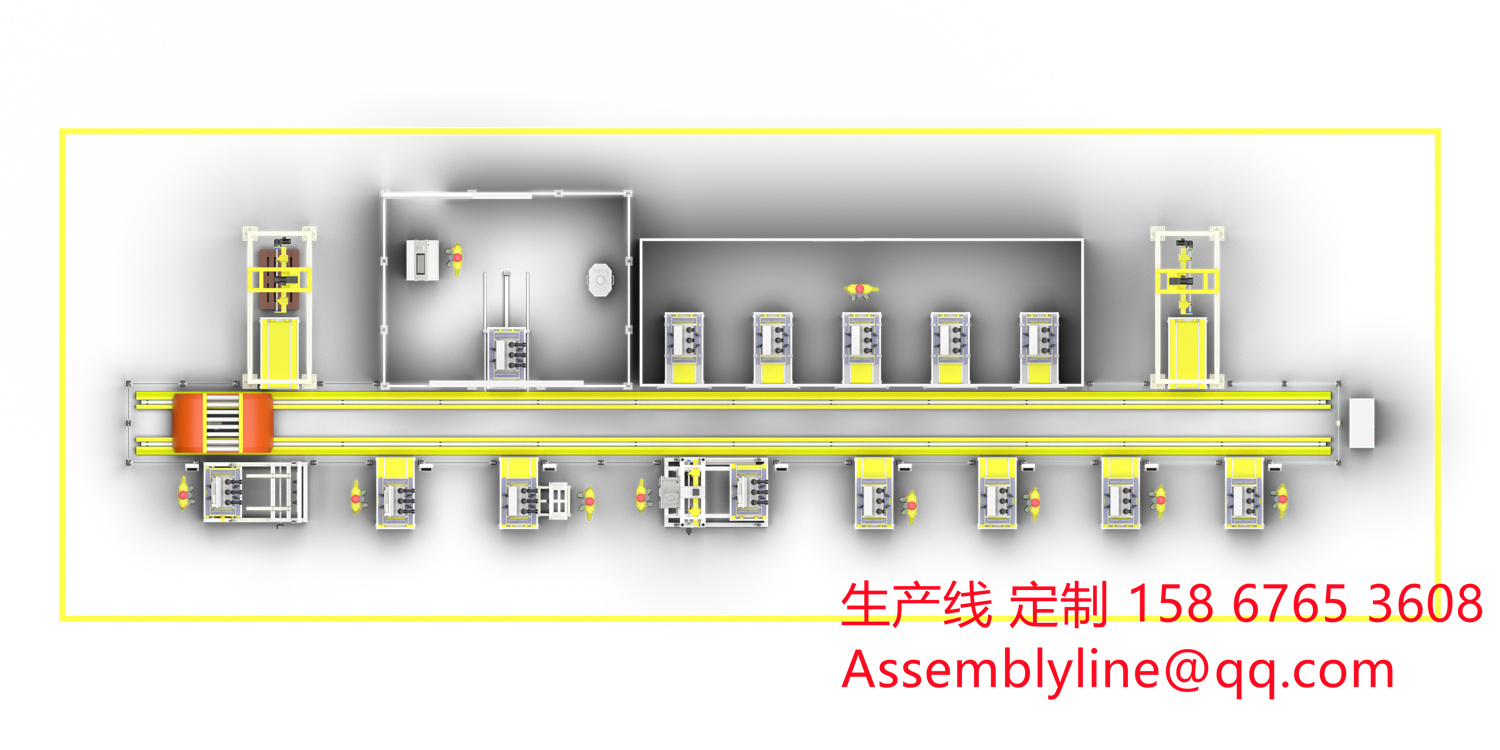

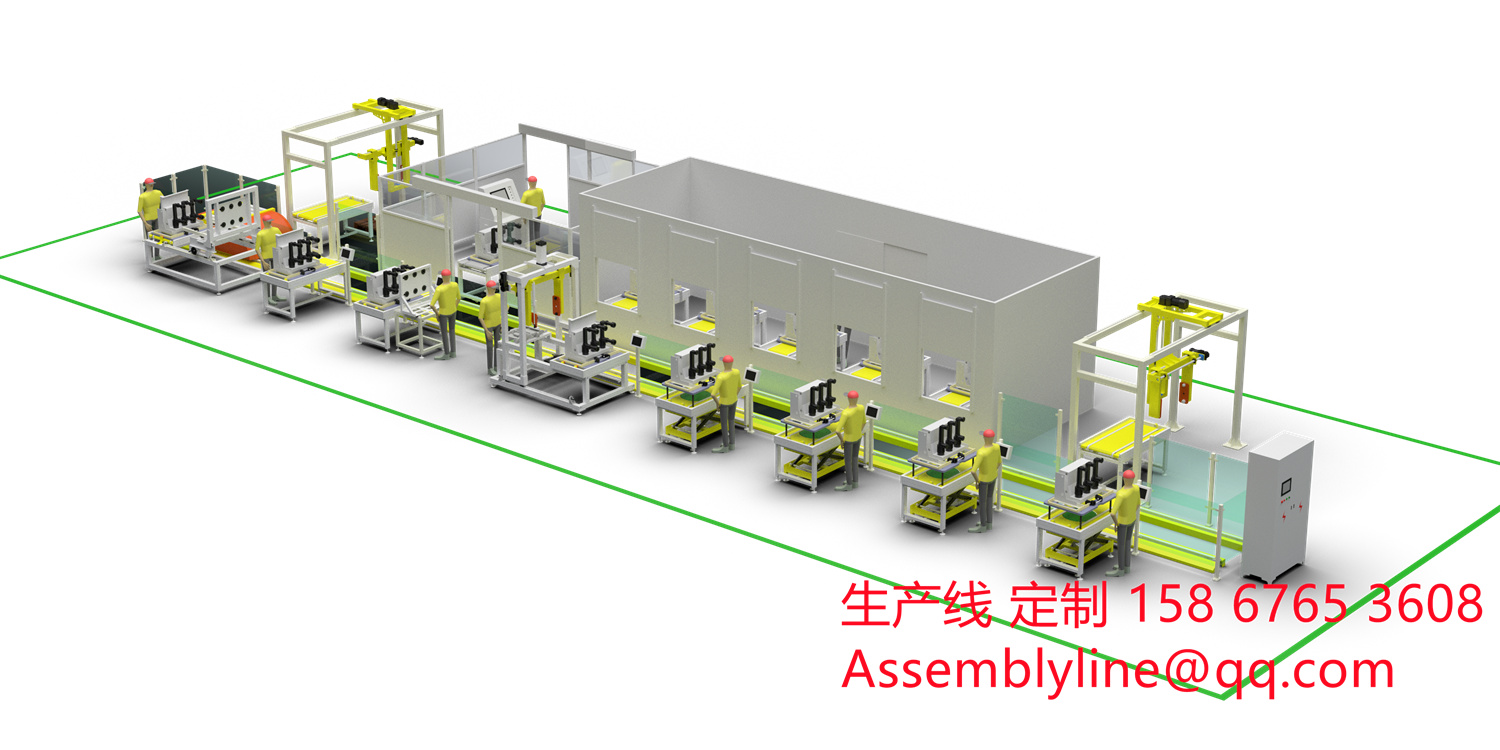

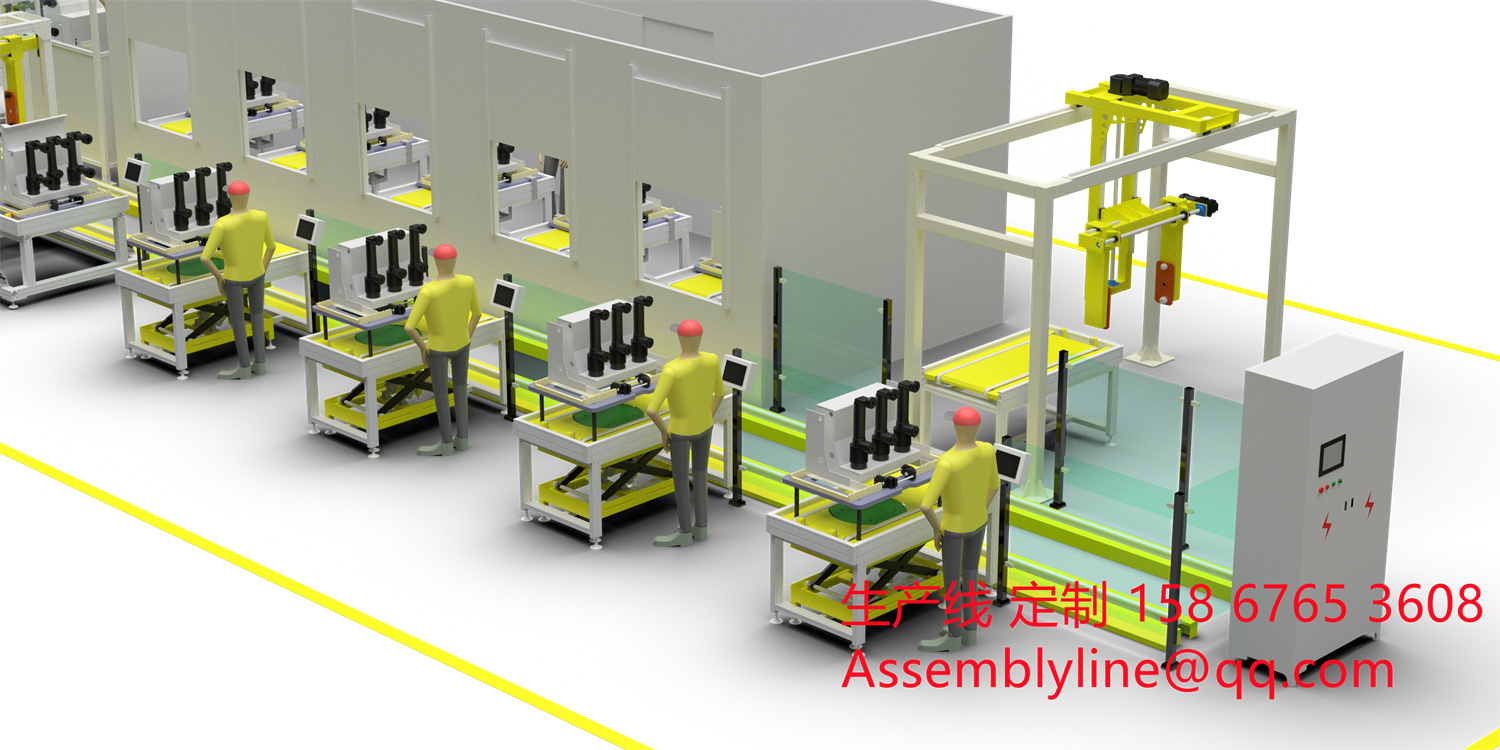

生产线流水线设备工艺特点：
1.模块化设计：采用模块化设计思想，提高产品的通用性和个性化要求的满足。
2.自动化生产线：使用PLC作为现场控制单元，通过以太网与上位机进行实时数据通讯，提高生产效率和产品质量。
3.超净间环境装配：在超净间环境下进行装配，保证产品的清洁度。
4.完善的质量保证：包括自动的工频和冲击耐压设备，以及专用内部压力测量工序，确保产品质量。

通过上述流程，真空断路器生产线能够确保产品的高质量和高性能，满足电力系统的需求。
