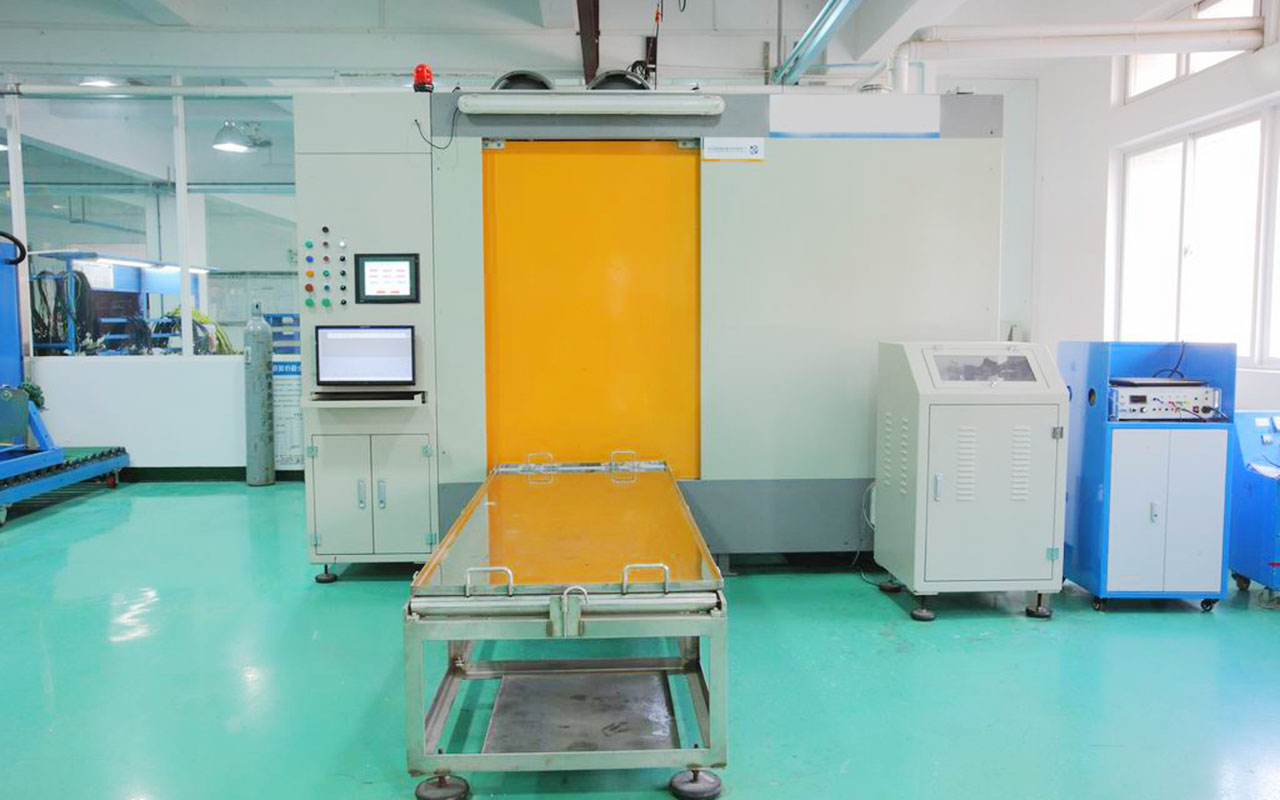

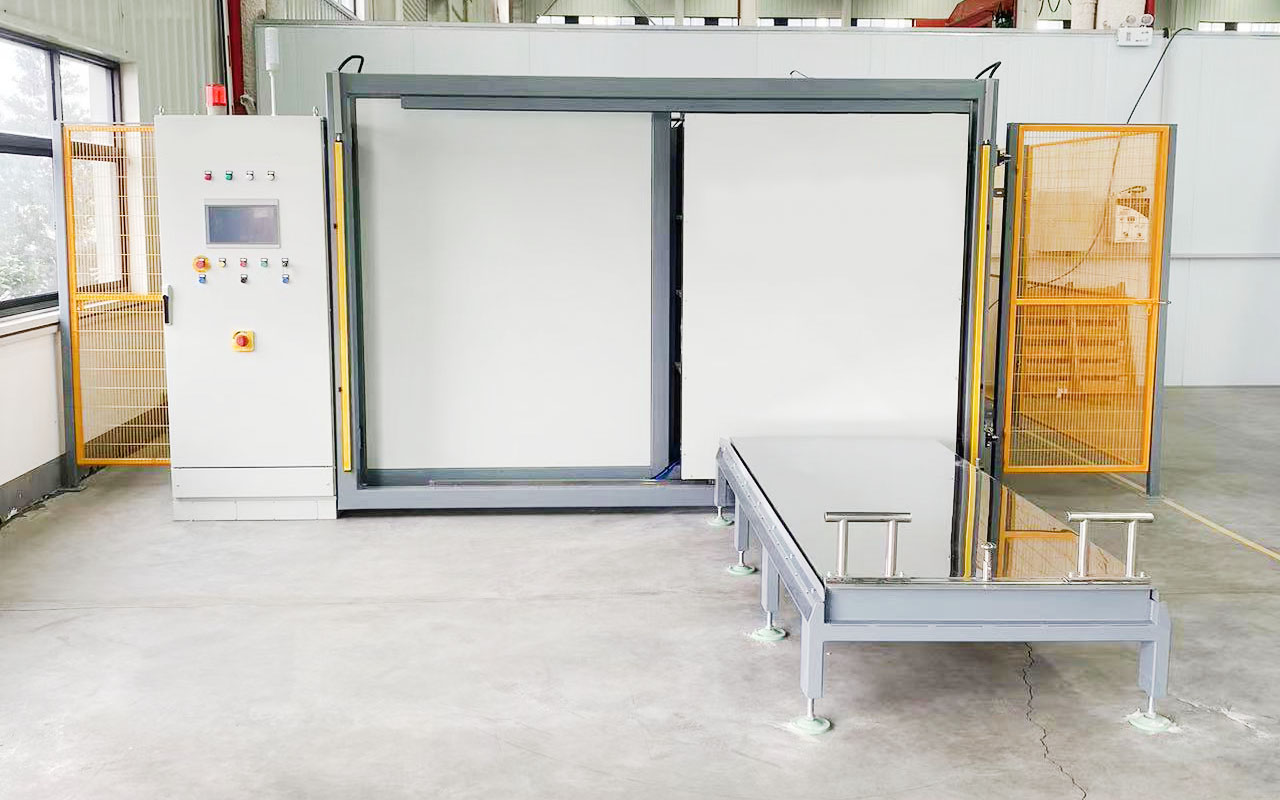

环网柜氦检设备是一套自动化的检测系统，专为电力行业高压环网充气柜的气密性检测设计。该设备利用真空箱法和氦质谱检漏技术，通过同步抽真空形成内外压差，对工件充注氦气后进行泄漏检测。系统具备大漏判定、微漏定量检测功能，并能自动回收氦气循环使用，提高检测效率和环保性。操作简便，自动化程度高，满足连续生产需求，确保检测的安全性和可靠性。主要配置包括真空箱、氦质谱检漏仪、主抽泵、控制系统和氦气回收装置，技术参数严格，符合国家标准，适用于多种规格的环网柜检测。
环网柜氦检设备的组成主要包括以下几个部分：

1.真空箱：用于放置被检工件，进行抽真空操作，形成工件内外的压差，以进行检漏。
2.氦质谱检漏仪：检测氦气的存在，通过质谱分析技术确定是否有氦气泄漏。
3.主抽泵：用于真空箱的抽真空，保证箱内达到所需的真空度。
4.控制系统：控制整个检漏过程，包括抽真空、充氦、检测、回收等步骤。
5.氦气回收装置：回收检测过程中使用的氦气，实现循环利用。

氦检标准涉及的国家标准包括：

1.GB/T 36176-2018：规定了真空技术中氦质谱真空检漏方法的标准。
2.GB/T 15823-2009：无损检测中氦泄漏检测方法的标准。

基本参数包括但不限于：

1.真空箱尺寸：具体尺寸需根据工件大小定制。
2.充氦气压力：可调至0.05Mpa。
3.工作节拍：小于40分钟/件。
4.氦气回收率：95%-98%。
5.可检漏率：≤2.8×10^-6 Pa m^3/S。
6.系统自身漏率：≤10^-9 Pa m^3/s。
操作方法概述：

1.安装工件并关闭真空箱门。
2.对真空箱进行抽真空，同时向工件内充入高压氮气进行大漏及强度检测。
3.若检测未通过，系统将报警并中止检测程序。
4.若检测通过，放掉氮气，对工件继续抽真空。
5.充入氦气进行真空模式下的微漏检测。
